风机组输入功率测试应用案例

单/三相工频交流风机组输入电功率测试应用案例

风机是中国对气体压缩和气体输送机械的习惯简称，广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却，锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送，风洞风源和气垫船的充气和推进等。

风机的主要组成部分：电源、电动机、叶轮等其他配件。

按电动机的类型，需要的测试种类有：直流风机、单/三相工频风机、单/三相变频风机等。

在风机的性能测试中，对风机电机的功率性能测试是必不可少的组成部分。

应用客群：

某些风机性能测试台设计制造客户

应用需求：

完成风机性能测试过程中的电机输入功率的实时测试。

数据要求精确度高，对数据变化反应灵敏；

数据易读取，便于对风机特性曲线的二次集成开发；

工频电源驱动，侧重性价比；

仪表推荐：

8904F2/8902F2三相功率计系列

案例介绍：

8904F2/8902F2三相功率计，是青智公司基于多年功率计设计、生产技术沉淀，应用优质的ARM处理芯片开发的具有超强实用性、通用性和高稳定性的系列产品。

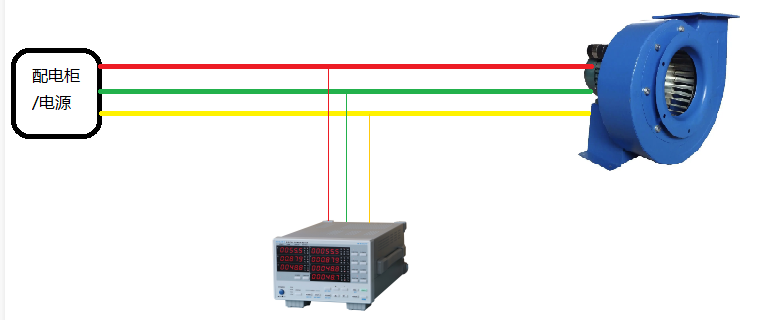

产品不但可以实现每个输入单元的单相测量功能，也可以实现由多个输入单元组成的接线组的测量功能(Σ功能)。可实现应对单相/三相工频风机的输入功率测试的需求。

产品特点：

结构紧凑，经济、性价比高，占用空间小；

三通道设计，且可以满足单通道测量，便于单/三相产品的测量；

量程大，电压默认最大600V，电流默认最大40A，量程支定制、扩展，适用范围广。；

精度0.2级，测量更精确；

数据更新最快高达20次/秒，设备运行状态变化监测更及时；

配备RS485/232通讯串口，标准MOBSU_RTU通讯协议，便于二次开发；

可扩展过电压、过电流、过功率继电器报警型号输出；

特性展示：

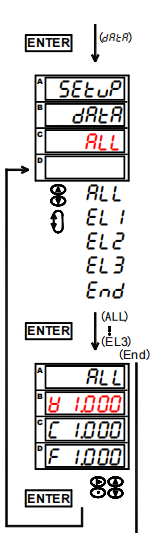

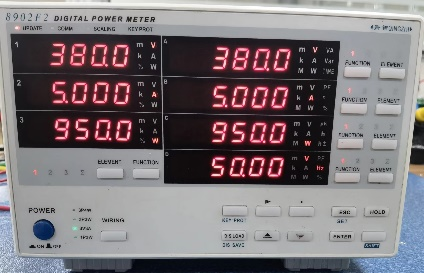

1、显示功能：七窗口数码管显示，两区可单独设置显示内容，左侧三窗口可同步切换各通道的电压、电流、功率数据；右侧四窗口可通过按键切换不同显示内容，查看更方便、全面。

2、数据刷新功能：得益于高性能的AD采样芯片，本系列仪表最快可实现20次/秒的有效值数据刷新，对风机运行过程中的数据变化，可以更及时、准确的更新、存储和经通讯口输出。

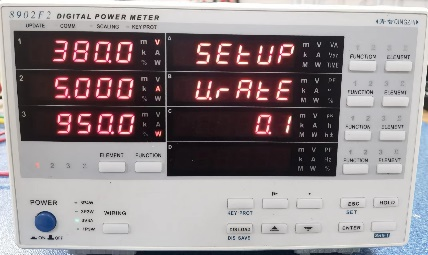

3、倍率设置更灵活：为便于单相三通道、三相组合测试，仪表支持分通道倍率设置，或3通道统一设置，应用更便捷、更灵活。可支持3个单相通道接入不同规格的电流互感器。

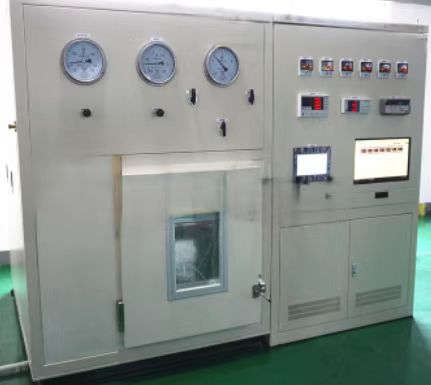

现场图例：

选型拓展：

1、直流风机：8730C/8718C/8710C

2、工频风机：8710C/8718C/8902F2/8904F2

3、变频调制风机：8962A1/8930/8730C
