青智功率分析仪在汽车电机测试中的应用

返回查看更多

青智8962A1功率分析仪在汽车电机测试中的应用

随着汽车产品的不断推陈出新,各种功能不断丰富,车载电器尤其是车用电机的使用量与日俱增,对这些电机进行精确测量成为电机制造商、整车厂共同关注的热点。

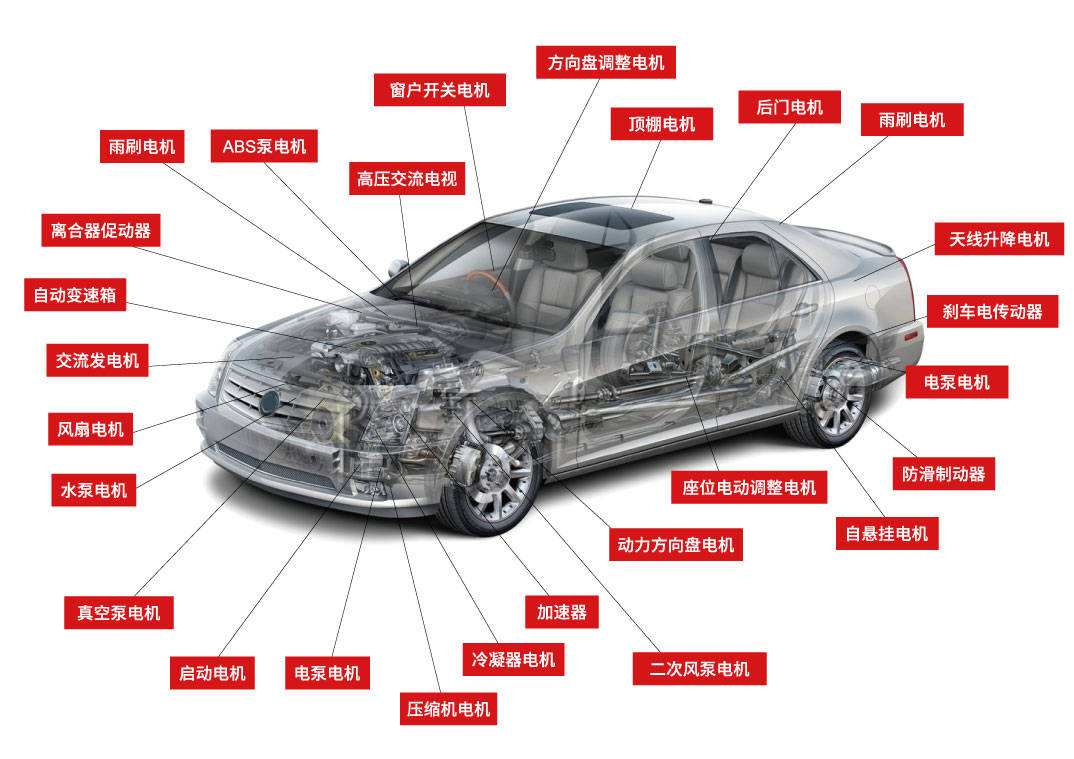

一般说来车用电机多为直流电机,按用途分为起动机、电动车窗电机、电动座椅电机、雨刮器电动机、暖风电动机、车用发电机等等,可参考下图。


港澳宝典49图库

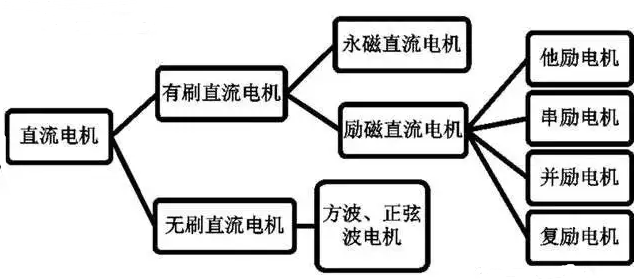

以上电机按照原理分类,又可以分为以下


港澳宝典49图库


如此多种类的电机,性能各异、技术指标复杂多变,能否使用一台功率测试设备完成所有电参数测量呢?

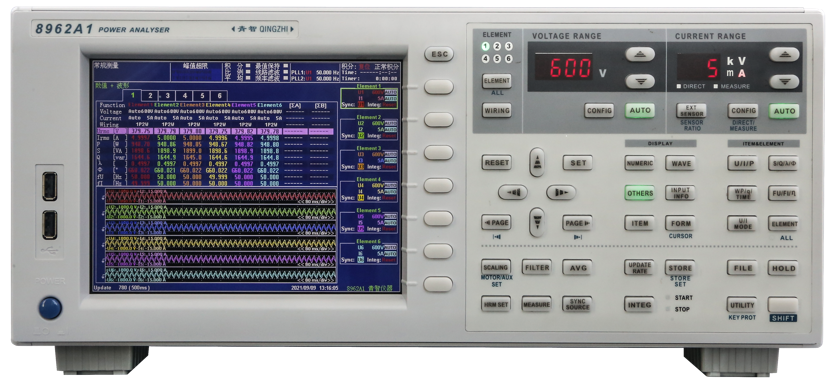

答案就是青智8962A1功率分析仪。

港澳宝典49图库

产品特点:

1、1-6通道自由选配,可扩展电机专用接口,多模式,多量程选择,灵活自由;

2、精度 ±(读数0.1% + 量程0.05%);

3、应用FPGA+ARM 处理器,16位AD芯片6通道电压、电流同时采样;

4、带宽300kHz、DC。采样速率200k/s,数据更新周期自由可调(50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s),最快可到10ms;

5、电压(1000VAC/1500VDC)电流(50A)各8个档位切换,测试功率范围更宽;

6、1-500次谐波测试,支持基波范围10Hz-10kHz;并可增加间谐波测试功能;

7、多模滤波。线路滤波支持1KHz、500-100kHz截止可调;频率滤波支持1KHz、10Hz-50kHz截止可调;

8、支持外部传感器接入,自由扩大电压、电流的测试范围;

9、8英寸彩色触摸屏,操作更便捷;

10、通讯接口丰富,标配USB、RS485、RS232、以太网口。


港澳宝典49图库


港澳宝典49图库

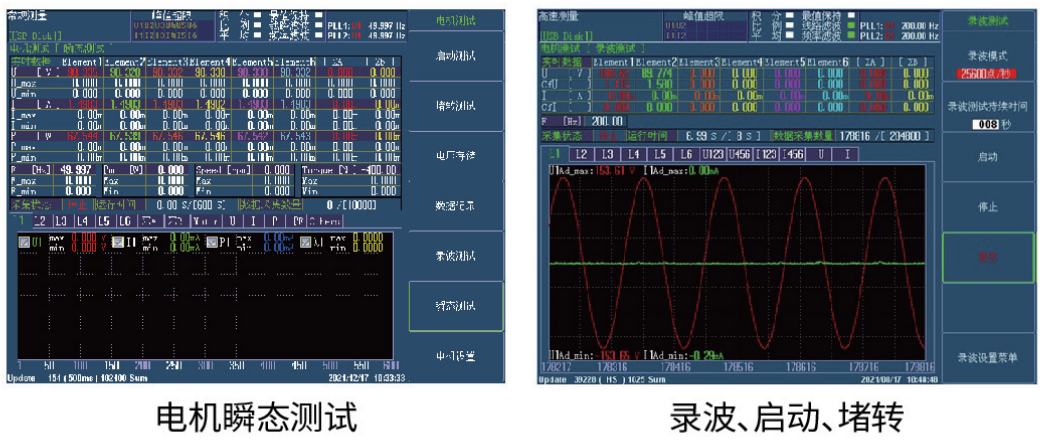

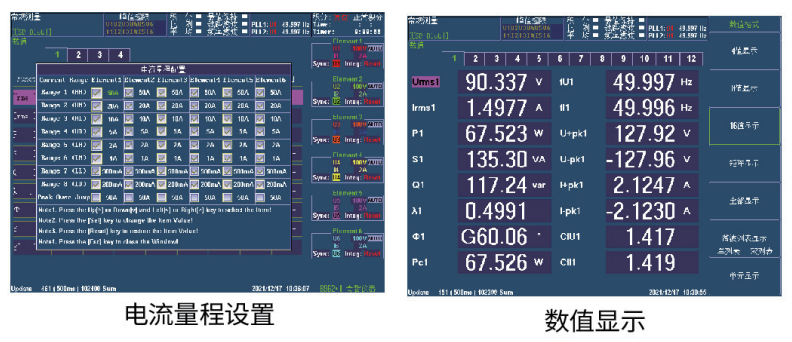

利用多达6个测量通道,配合转速、扭矩传感器,8962A1可以同时测量最多6台电机的电参数,并计算电机的效率,完全满足电机研发、质检等环节测试需求。
