电参数测量 SINCE 1988吸尘器功率测量
吸尘器是我们常用的家用电器之一,吸尘器的核心就是它的马达,其性能的好坏可直接影响吸尘器的性能和可靠性。吸尘器的马达一般采用的是单相串励电机,该类马达空载时具有较高的转速,通过改变加载电压,可在较大范围内调节马达的转速。它有以下两种控制方法:
1.应用变压继电器对电机进行on-off处理;
2.使用可控硅对马达的功率进行调节,从而改变转速。
工作原理:
1.当可控硅在栅极附加触发脉冲时,状态为ON,输入交流电压极性变为OFF。由此,通过改变栅极脉冲的时间,就可以对马达输入电流进行控制。
2.通过手控调节器档位的选择,马达的电压波形发生变化,如下图。从而使马达转速发生变化起到调节吸尘器吸力的作用。
对于吸尘器的马达,我们需要测试其工作电压、消耗功率、以及输入电流,以保证吸尘器正常工作。
测试要求:
1、需要捕捉可控硅的整个控制过程;
2、需要对多种参数进行高精度测试;
3、支持高次谐波分析;
测量解决方案一:

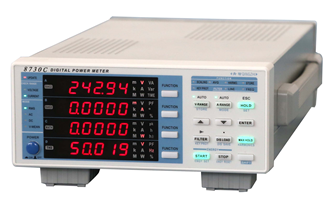

用青智单相宽频功率计8730C测量

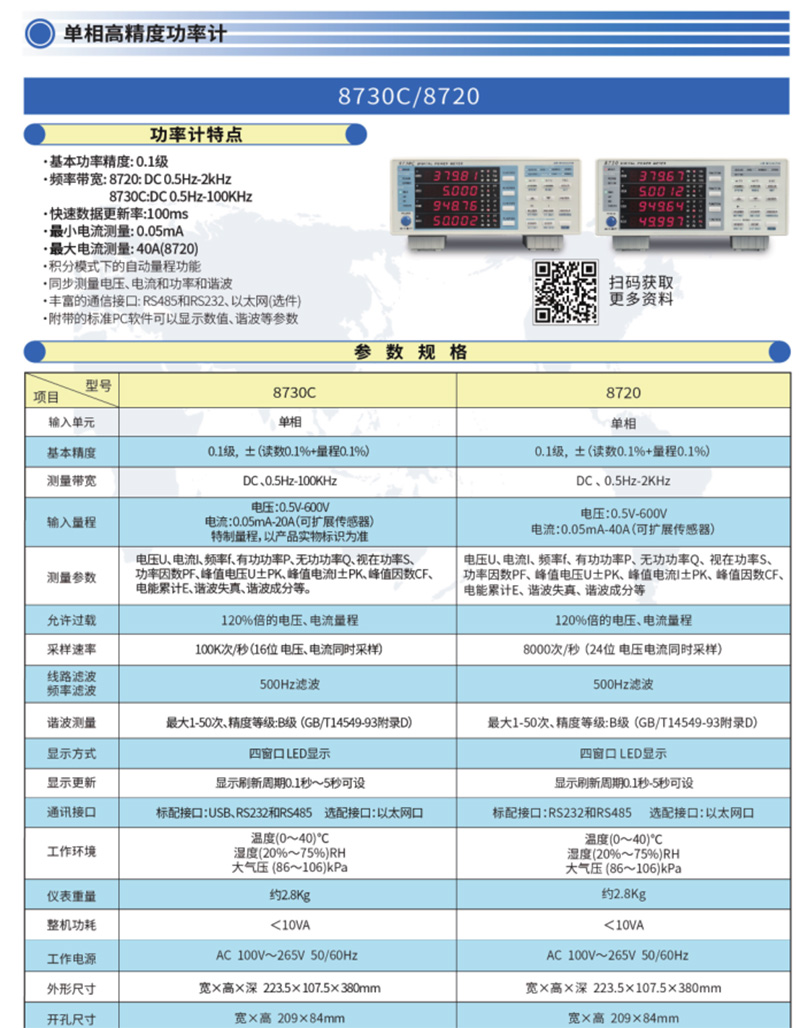

8730C单相宽频功率计,带宽:0.5Hz-100KHz,采样率100KS/s,能够捕捉可控硅的整个开关过程;数据更新周期100ms,精度:0.1级。可快速测量马达工作过程中的电压、实时有效值电流、峰值电流、实时功率、最大功率、1-50次谐波分析。同时,也可以测量记录一段时间的电流、功率平均值。
同时标配丰富的通讯接口,USB、RS232和RS485接口,也可选配以太网口。您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。

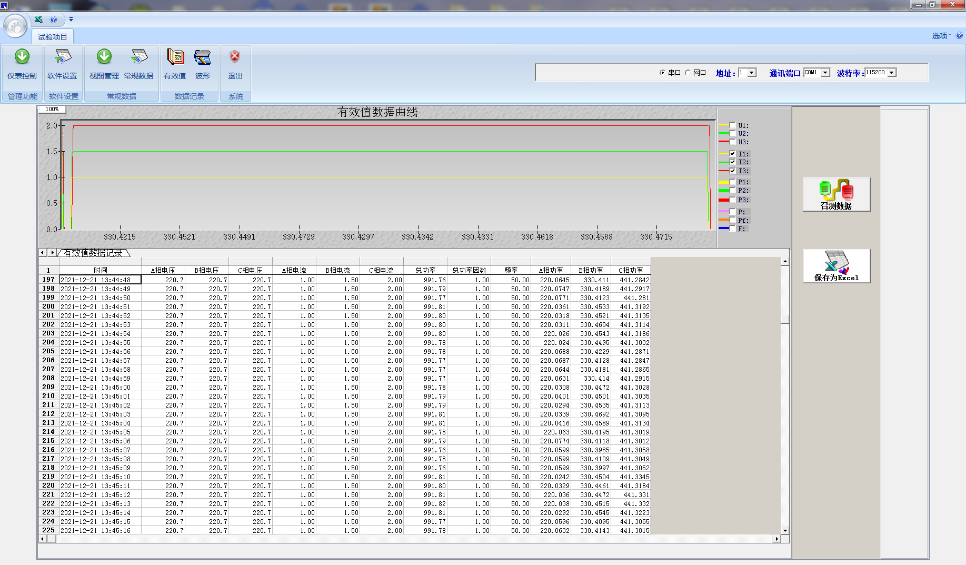

上位机软件界面:
测量解决方案二:

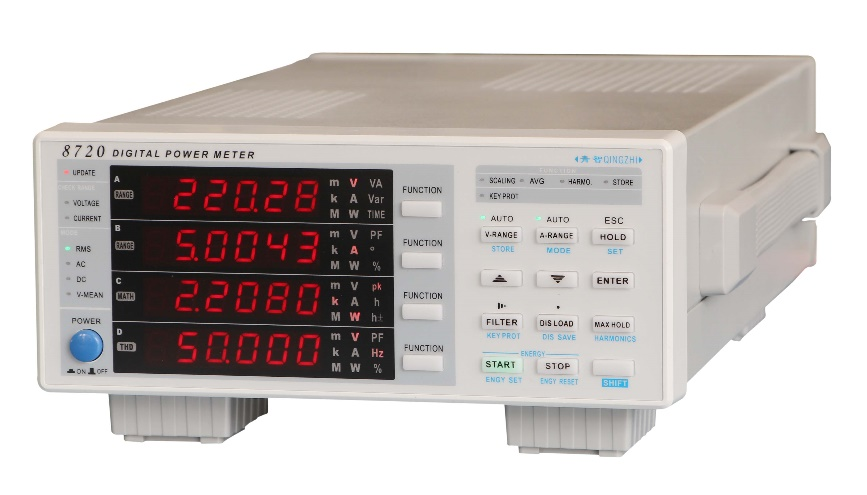

用青智单相宽频功率计8720测量
随着产线自动化不断发展,对产线产品的测量仪器也提出了越来越高的要求。对于产线测试,要求测量仪器测试速度快、显示直观、易于操作。这样可以极大地缩短测试时间,大大提高生产线的生产效率。
针对产线测试的特点和要求,青智8720单相功率计,带宽:0.5Hz-2KHz,数据更新周期100ms,精度:0.1级。可快速测量马达工作过程中的电压、实时有效值电流、峰值电流、实时功率、最大功率、四窗口直观显示,操作容易。
同时标配丰富的通讯接口,USB、RS232和RS485接口,也可选配以太网口。您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。
上位机软件界面:
