家用电器的能效标识及低功耗测试的解决方案

一、家电能效标签与待机功耗测试的关系

能效标签也就是能源效率标识,表示产品能源效率等级等性能指标的一种信息标签,如图1。

港澳宝典49图库港澳宝典49图库

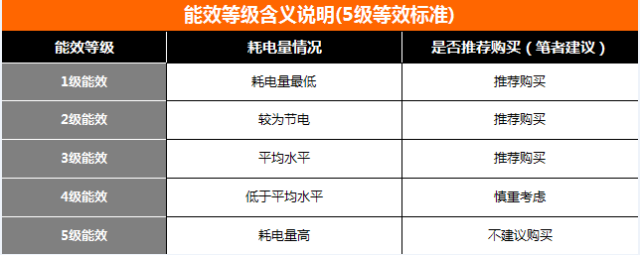

图一 中国能效标签 能效等级说明

等级1表示产品达到国际先进水平,最节电,即耗能最低,能效比3.40以上;

等级2表示比较节电,能效比3.20~3.39;

等级3表示产品的能源效率为我国市场的平均水平,能效比3.00~3.19;

等级4表示产品能源效率低于市场平均水平,能效比2.80~2.99;

等级5是市场准入指标,低于该等级要求的产品不允许生产和销售,能效比2.50~2.79。

该数值的大小反映出不同空调器产品的节能情况。等级数越小,能效比数值越大,说明该产品使用时所需要消耗的电功率就越小,则在单位时间内,该空调器产品的耗电量也就相对越少。

在家电的检测认证机构,高精度功率计成为不可缺少的。青智的8730C和8930功率计,基本功率精度可以达到0.1%,且100KHz带宽,标配同步测量谐波(高达50次)与总谐波失真(THD)。

二、变频空调等变频家电测试的测试方案

越来越多的家电产品都采用了变频技术,在节约能耗的同时亦令产品的波形信号发生了畸变。而且由于变频的应用导致在家电运行过程中,频繁地改变工作状态,导致工作电流发生大范围变化,电流可从几十安降到几毫安。

青智8730C 和8930系列功率计具有以下特性:

100KHz带宽;

标配同步测量谐波(高达50次)与总谐波失真(THD),

在积分模式下能够自动切换量程;

功率测量精度高达0.1%;

标配通信接口, RS-232 RS485及以太网。

港澳宝典49图库港澳宝典49图库


变频家电输入信号波形

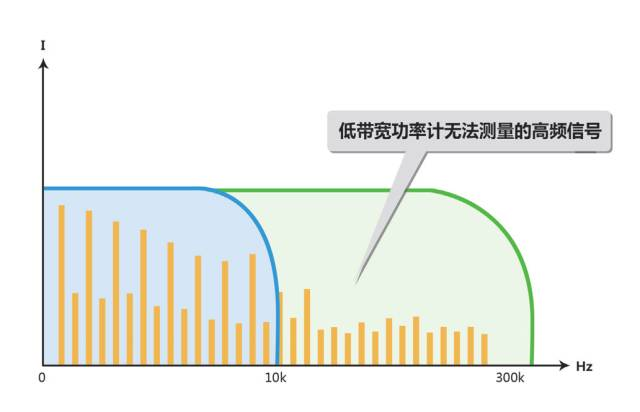

100K带宽准确捕获高频信号

港澳宝典49图库港澳宝典49图库

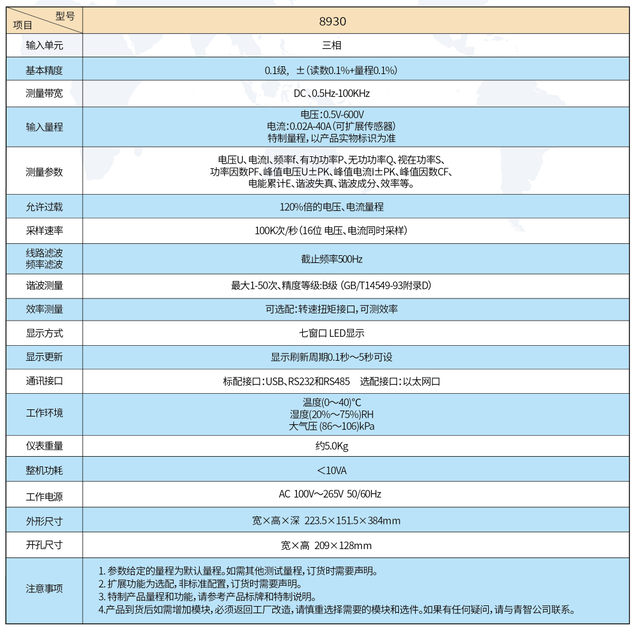

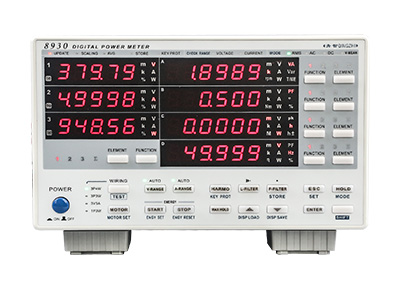

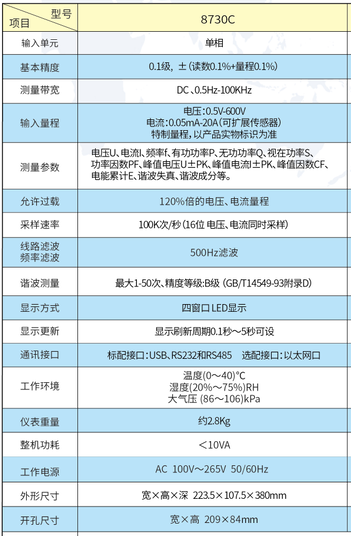

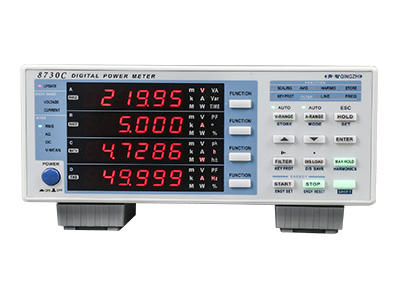

8930和8730C
