变频家电测量

现如今，越来越多的家电产品都采用了变频技术，在节约能耗的同时也使得产品的波形信号发生了畸变。而且由于变频的应用导致在家电运行过程中，频繁地改变工作状态，导致工作电流发生大范围变化，电流可从几十安降到几毫安。那么，到底什么样的仪器才能满足对空调等变频家电的测试测量要求呢？这里我们以空调为例，来跟大家分享下变频家电的测量方案。

测试要点：

1、变频家电在节约能耗的同时也使得产品的波形信号容易发生畸变。这些畸变的波形都是非正弦信号，如脉冲波、三角波、矩形波、梯形波和脉冲波等，含有丰富的高频谐波分量。普通的功率计由于采样率与带宽限制，无法对高频成分进行准确测量，因此其测量值与真实值存在巨大差距。

2、一般的功率测量仪器在积分模式下只允许同一量程下进行功率测量，无法满足对变频家电功率的正确测量。

测量解决方案：

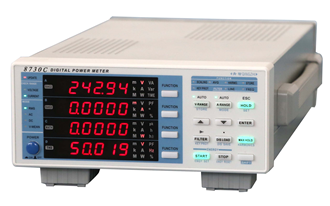

用青智单相宽频功率计8730C测量

8730C单相宽频功率计，带宽：0.5Hz-100KHz，采样率100KS/s，数据更新周期100ms，基本功率精度：0.1级。1-50次谐波分析，最小测量电流50uA,最大测量电流20A，同步测量实时有效值电压、峰值电压、实时有效值电流、峰值电流、实时功率、最大功率等。

8730C单相宽频数字功率计采用全新的设计架构，在低功耗测量方面进行多项优化，具有更高的测量精度，非常适合于待机功耗测量。而且高达50次的谐波分析功能为您更准确分析波形质量。同时，在积分模式下可以自动切换量程的功能为变频家电功率的准确测量提供了保障。

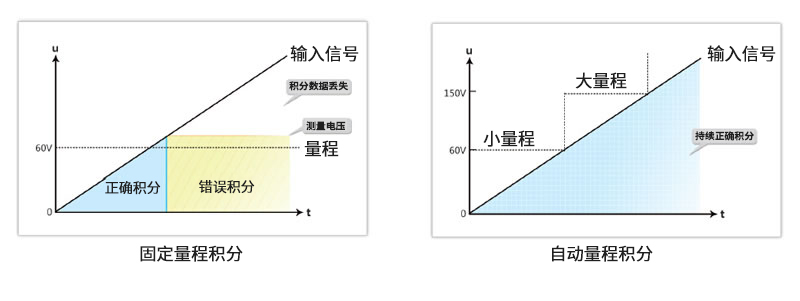

 自动切换量程与固定量程模式对比图

同时标配丰富的通讯接口，USB、RS232和RS485接口，也可选配以太网口。您可以将测量数据通过这些接口上传至PC端进行数据监测和实时分析。

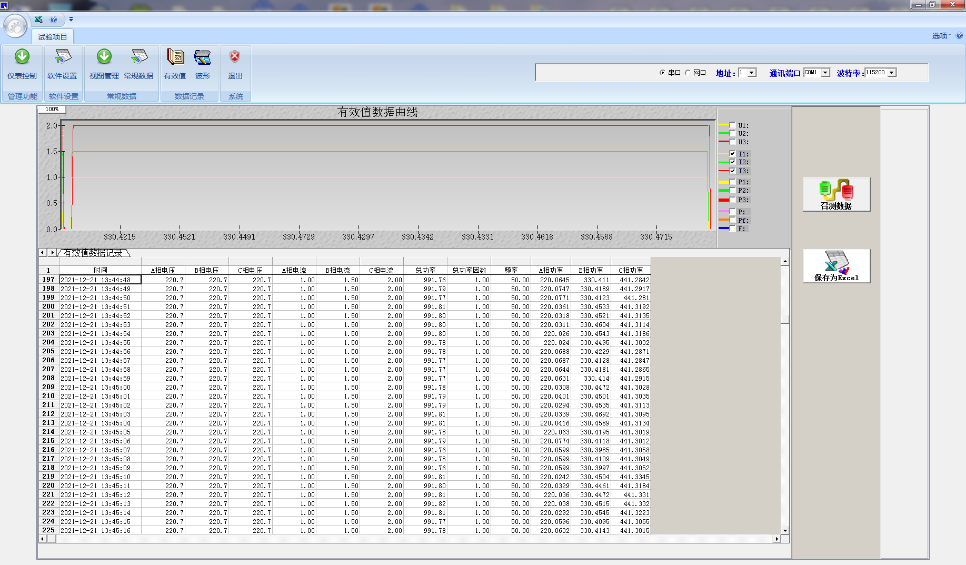

上位机软件界面：
