实现对电磁炉的多通道测试

返回查看更多

简介:

电磁炉的原理是电磁感应现象,即利用交变电流通过线圈产生方向不断改变的交变磁场,处于交变磁场中的导体的内部将会出现涡旋电流(原因可参考法拉第电磁感应定律),这是涡旋电场推动导体中载流子(锅里的是电子而绝非铁原子)运动所致;涡旋电流的焦耳热效应使导体升温,从而实现加热。

电磁炉优点:具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小巧、安全性好和外观美观等优点,能完成家庭的绝大多数烹饪任务。

测试需求:

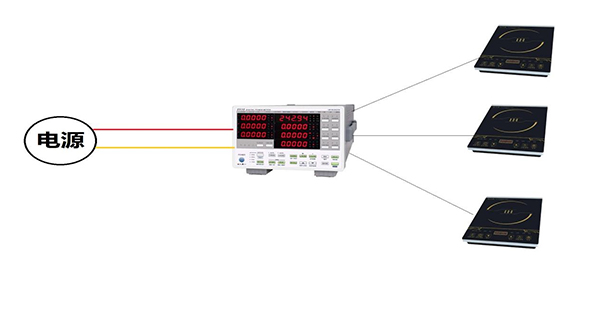

在电磁炉生产测试要求上,除了需要对电磁炉以不同功率工作时的电压、电流、功的变化进行实时记录,还要求能同时兼顾对待机、工作情况下电能损耗、谐波情况的记录测试。另外,因为产线上实际情况的不同,需要考虑多通道、同时测试。


港澳宝典49图库


8930产品优点:

港澳宝典49图库

港澳宝典49图库

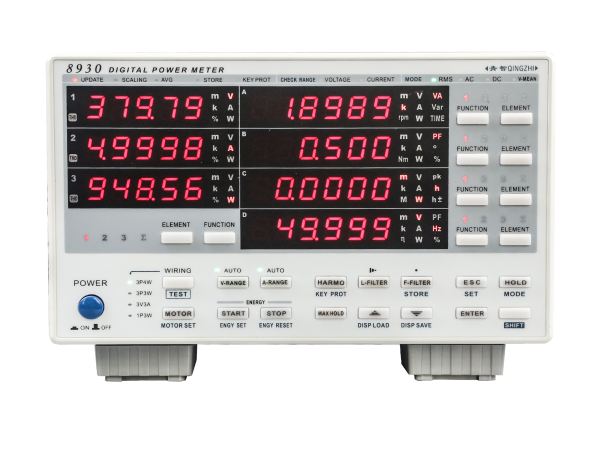

8930面向电器电子设备节能市场,广泛应用于从研发到生产线的各个领域。在这些领域内面向环保和节能意识的高涨以及电力的不足,要求产品设计的进一步的节能。为了快速将节能性能出色产品投入市场,在制造厂的开发和生产的现场,要求提高工作效率,拥有更高测试效率的功率计已成为大势所趋。8930应用先进的应用ARM+FPGA处理器,16位AD芯片3通道电压、电流同时采样,极大的提高了测试速度和精度,可同时测量电压、电流、功率、电能等常规项目,同时可执行运算谐波分析等测试项目,数据更新周期更快,大幅提高了测试效率和精准度。

需求实现方案:

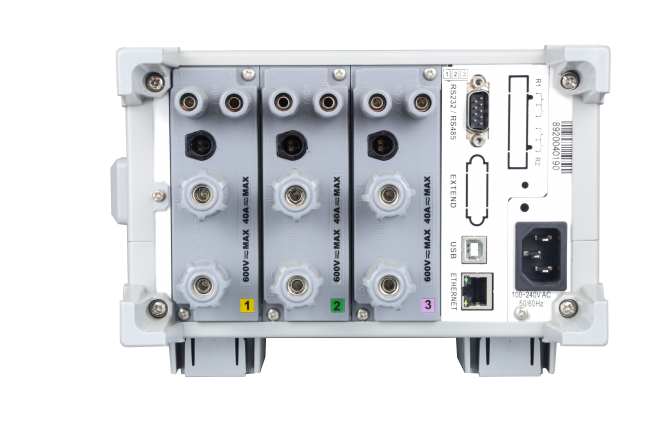

1、8930最大电流输入为40A,可应对大功率工作时直接测试;

2、量程多档位、精度(0.1%读书数+0.1%量程)可满足精准的功耗测试;

3、高速数据刷新,各通道数据更新周期最快可到50mS;

4、窗口显示可自定义,可将需要的参数调整到指定位置;

5、1-50次谐波测试,各通道均可测试谐波、总失真度;

6、专业软件,免费提供,可实现多台功率计串联测试,实现高度集成化。
