太阳能光伏逆变器测试

太阳能发电分为光热发电和光伏发电。光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。目前中国的光伏发电市场主要用于边远地区农村电气化、通信和工业应用以及太阳能光伏商品，包括太阳能路灯、草坪灯、太阳能交通信号灯，以及太阳能景观照明灯。由于成本逐年降低，并网分布式光伏发电目前处于快速发展阶段。

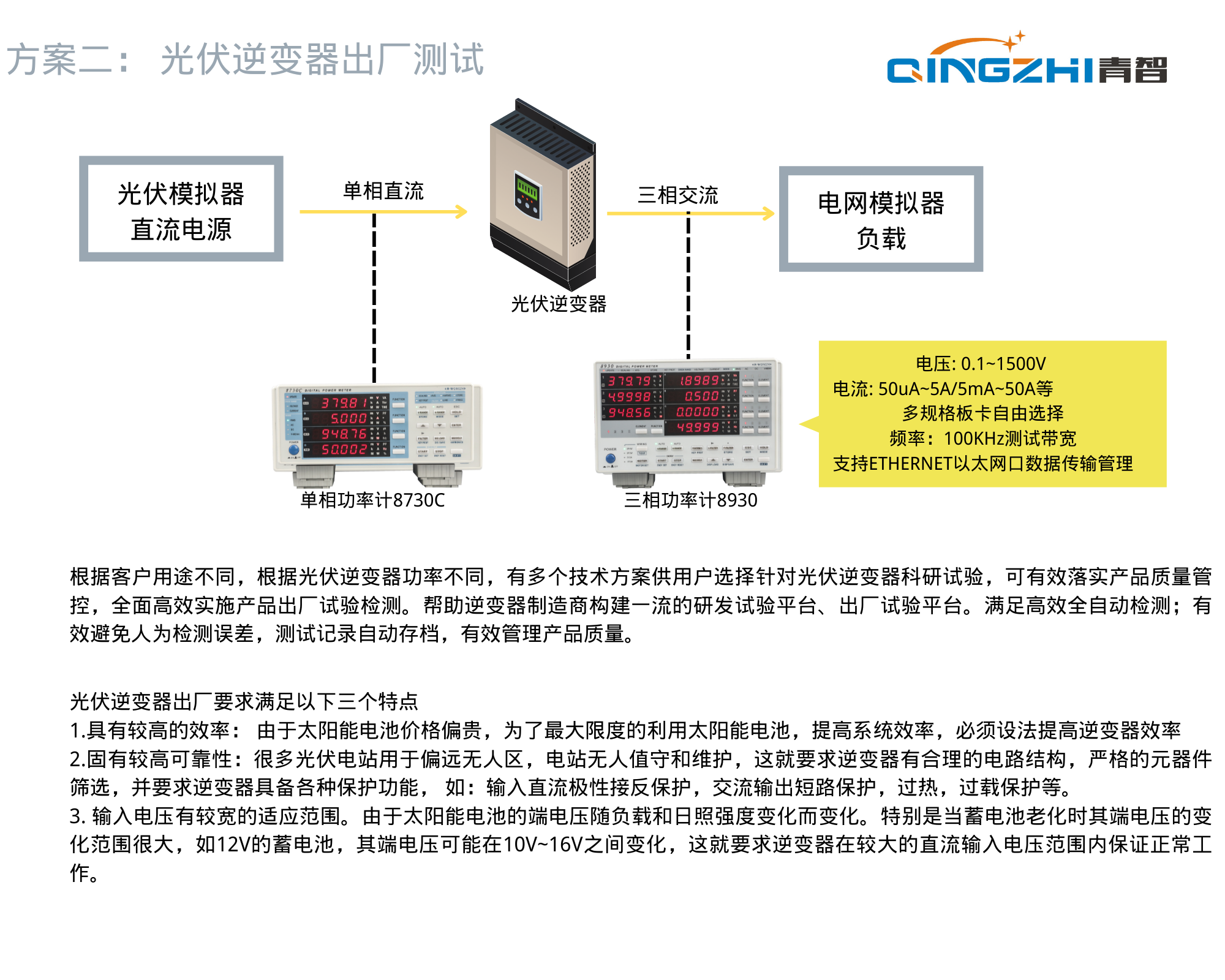

光伏逆变器是光伏发电系统的核心部分，可将直流电转化为与电网同频率，同相位的正炫波交流电，一部分给当地负荷供电，剩余电能馈入电网。为了提高光伏发电系统的整体性能，确保光伏逆变器的稳定供电，我司产品与实际用户使用的方案如下：

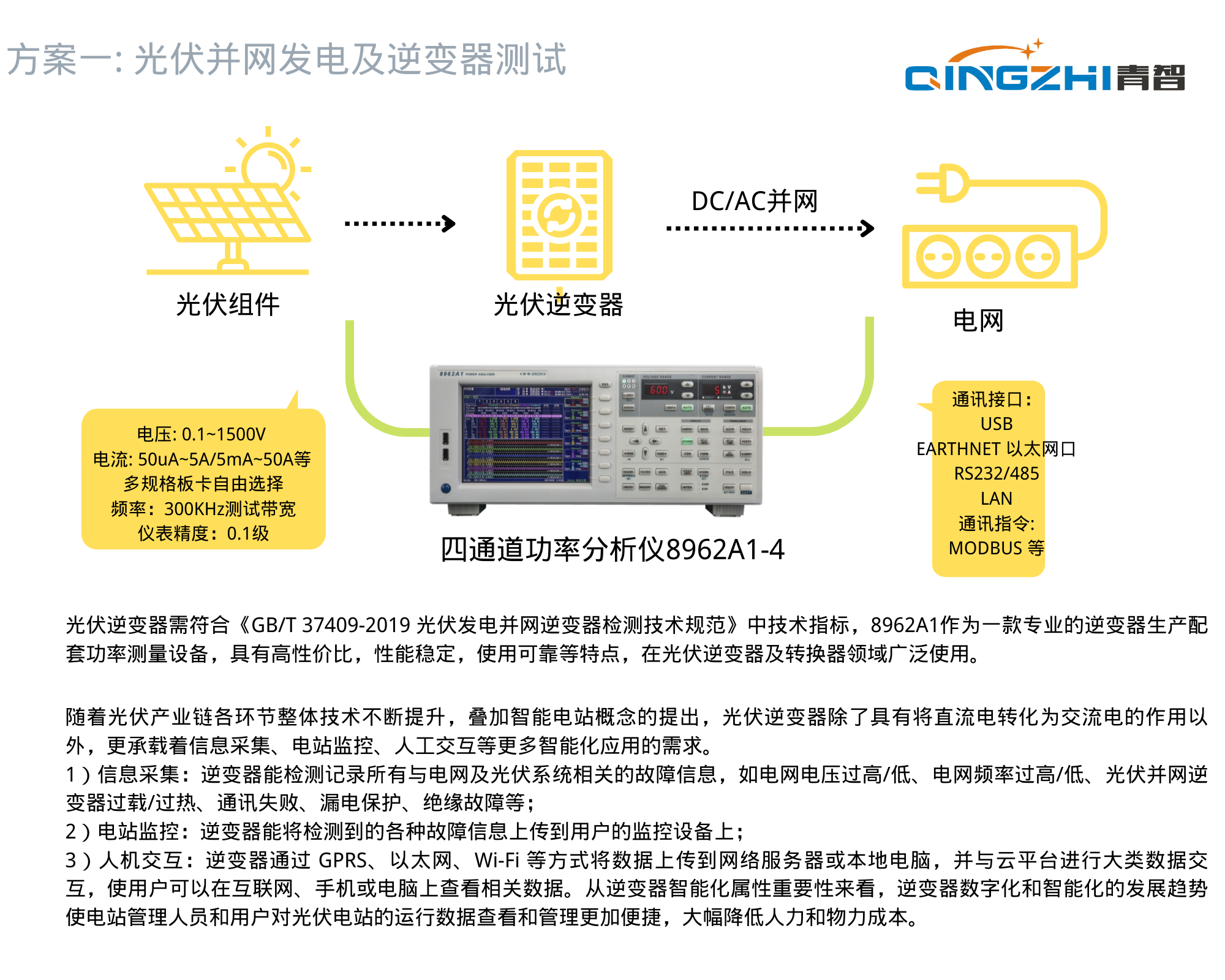

光伏发电并网电能测试

结合NB/T 32008 光伏发电站电能质量检测标准，8962A1可测量1500V/六通道电压电流信号，电流可提供多规格板卡选择，高频宽，符合多种IEC谐波分析，电网调频，波形显示，三相相序，三相不平衡度，可以有效测量针对电能负荷快速存储评估并网电能。

逆变器特性测试：

效率测试：对逆变器输入输出端的电压、电流、功率、效率和功率因数的测试

三相不平衡度：测量接线组的负序分量、负序不平衡度等参数，仪表绘制电压向量关系

直流分量与谐波关系：仪表按照IEC 标准执行谐波测量，500 次的谐波测量。满足逆变器输出电压电流的直流分量、THD 值、IEC 谐波、间谐波、高次谐波的测试要求。

高/低电压穿越：低电压穿越是指逆变器在并网点电压在一定范围内跌落的时候，能够保持并网运行，甚至向电网提供一定的无功功率，避免电网持续跌落造成电网供电瘫痪。高电压穿越是指电网发生故障引起电压升高时，在一定的电压升高范围和时间间隔内，光伏发电站可保证不脱网连续运行。青智功率分析仪可检测高/低压穿越的动态以及并网的情况。

MPPT测试： MPPT控制器能够实时侦测太阳能板的发电电压，并追踪最高电压电流值（VI），使系统以最大功率输出对蓄电池充电。 电压越高，通过最大功率，就可以输出更多的电量，从而提高充电效率。8962A1实时采样测量到MPPT控制器工作运行输出最大功率点。

有功/无功功率的调节控制：由于光源的不确定性，8962A1根据国家电网要求需具备有功/ 无功功率调节能力，有效对实时信息进行定时采样形成历史数据进行存储，并将实时数据通过电力调度向主站系统发送。
