8961C2/8961F2在发电机组负载箱测试中的应用

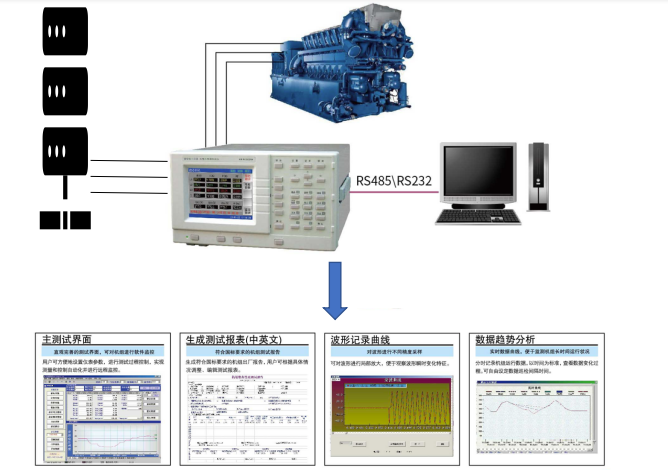

发电机测试系统中包含的重要设备之一就是负载箱， 负载箱是发电机组突加、突卸瞬态特性测试、过载保护等测试中不可缺少的设备 。8961C2/8961F2电参数测试仪为这些测试提供专业数据进行各种分析和报表输出。

极速响应

流水线结构ARM内核、速度达72M的32位处理器，200k高速A/D采样。

灵活自由

瞬态试验（突加突卸）响应时间可更改，20ms，40ms，60ms，80ms，100ms，120ms，140ms，160ms自由设置，更准确的捕捉瞬态数据。

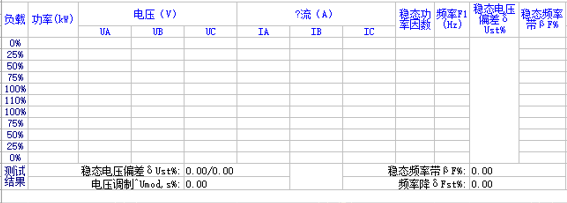

发电机组测试系统利用仪表的测量功能可对负载箱的25%-110%加载、减载提供数据支持：

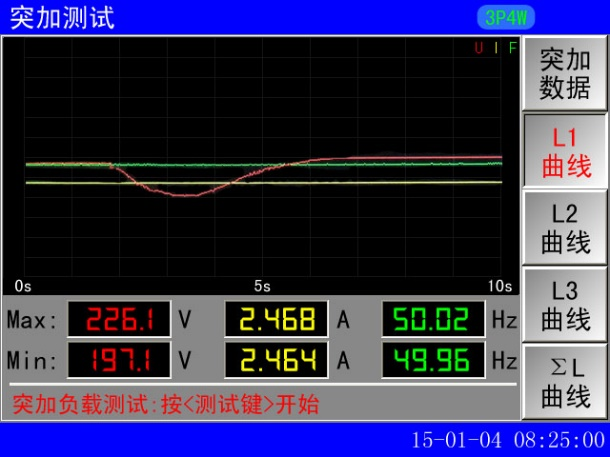

利用仪表强大的瞬态捕捉功能，可对负载箱的突加、突卸过程进行精准测试：

突加突卸所提供的专业数据：

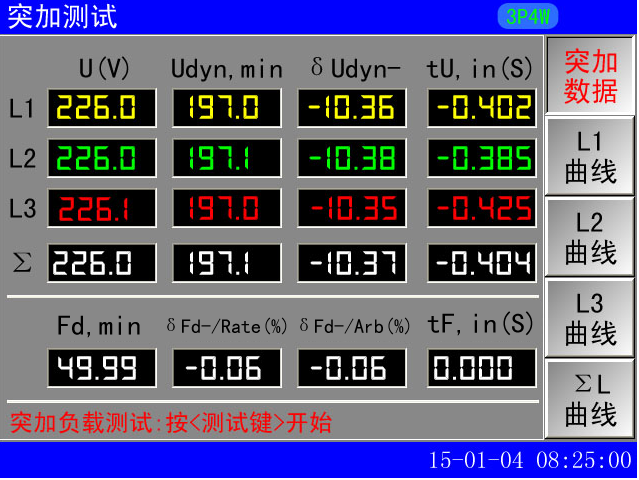

1.突加数据：

U----------当前电压；

Udyn,min---负载增加时下降的最低瞬时电压；

δUdyn- ---瞬态电压偏差；

tU,in------负载增加后的电压恢复时间；

Fd,min-----负载增加时下降的最低瞬时频率；

δfd-/Rate-----相对额定频率的瞬态频率偏差；

δfd-/Arb-----相对初始频率的瞬态频率偏差；

tF,in -----负载增加后的频率恢复时间。

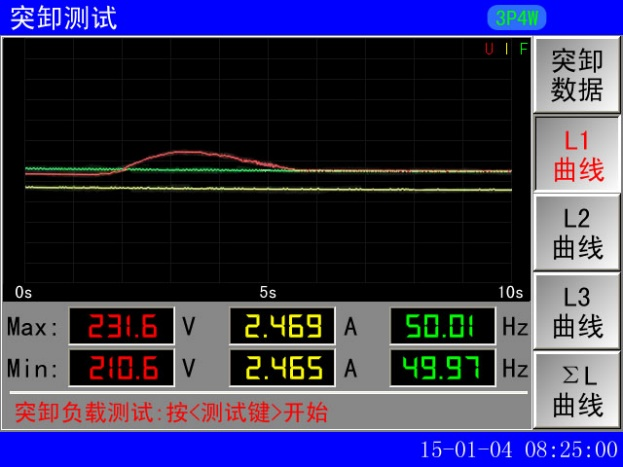

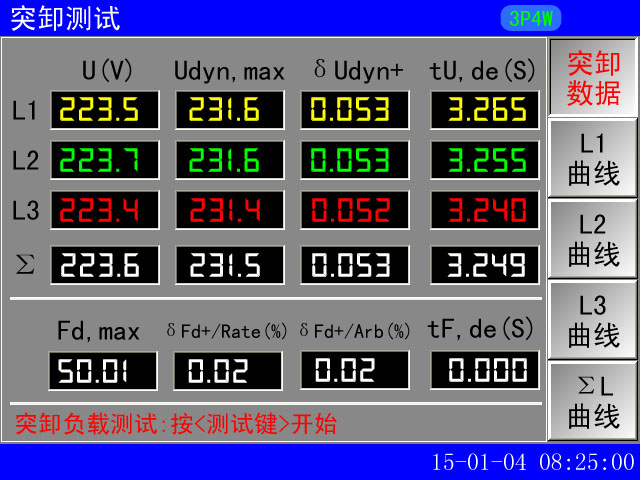

2.突卸数据：

U-----当前电压；

Udyn,max-----负载减少时上升的最高瞬时电压；

δUdyn+ -----瞬态电压偏差；

tU,de--------负载减少后的电压恢复时间；

Fd,max-------负载减少时下降的最高瞬时频率；

δfd+/Rate-----相对额定频率的瞬态频率偏差

δfd+/Arb-----相对初始频率的瞬态频率偏差，

tF,de--------负载减少后的频率恢复时间。

参考技术标准：

GB/T 2820-1997 往复式内燃机驱动的交流发电机组；

GB/T 2820-2009 往复式内燃机驱动的交流发电机组；

GJB 1488-1992  军用内燃机电站通用试验方法；

GJB 235A-1997  军用交流移动电站通用规范。
