柴油发电机测试系统

8961C2在柴油发电机组测试中的应用

一、测试系统概述

发电机测试系统一般由负载电阻及测控系统组成，有些场合也同时需要配置感抗设备。

测控系统一般根据不同使用场合进行特殊配置，通常具备档位控制；远程及本地控制；各项数据采集，例如电压、电流、有功功率、无功功率、视在功率、功率因素、频率等稳态数据采集；突加、突卸瞬态特性测试；故障保护功能，例如过压过载保护，过温保护，风机风压及过载保护等。若配置智能测控系统，则在电脑控制方式下，由专用的测控软件进行负载控制和数据处理，自动完成各项电参数的数据采集、保存和管理，生成各种表格、曲线及标准检测报告。

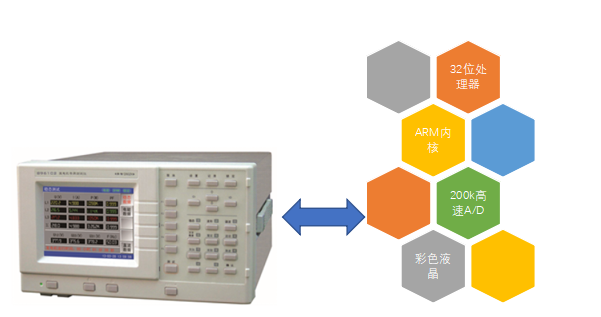

发电机专用测试仪

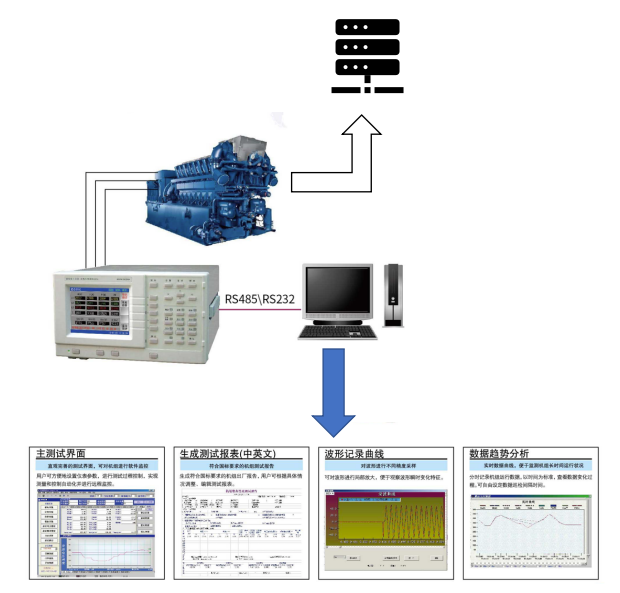

8961C2具有光电隔离RS485/RS232C串口通讯功能，一台计算机可以与32台仪表同时通讯，串口功能强大，不仅可以召测所有稳态参数，还能召测突加、突卸、电压、电流、频率曲线，及电压、电流谐波曲线及谐波含量。与上位计算机配合使用，发电机专用测试仪基本上可以将发电机所有的电参数测量完成。

极速响应

流水线结构ARM内核、速度达72M的32位处理器，200k高速A/D采样。

灵活自由

瞬态试验（突加突卸）响应时间可更改，20ms，40ms，60ms，80ms，100ms，120ms，140ms，160ms自由设置，更准确的捕捉瞬态数据。

功能强大

稳态参数、谐波测量、专业测试一机涵盖。

二、工程案例：

广东某公司的200KW柴油发电机组测试系统在2012年6月14日通过了验收评审，该系统电测部分采用我公司生产的发电机专用测试仪8961C2，功能和各项指标均达到技术要求并且结构设计新颖、方便维护。整机在精确度，安全性，可靠性，等方面均优于同类产品。我公司仪表为大功率交流电源测试设备提供了高效精确的电参数数据测量。

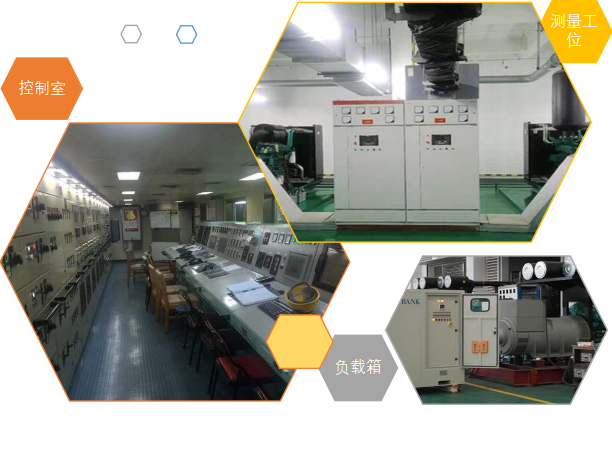

测试设备构成：被测柴油机组工位+现场控制柜+可调负载箱+数据控制室

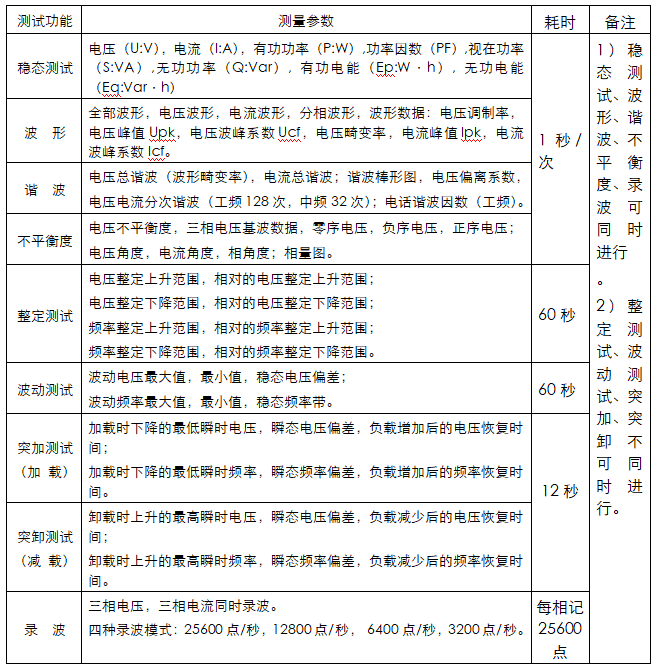

该测试系统利用仪表的全面测量功能开发专用控制软件，全程采用微机自动化操作即可可完成以下专业测试功能：

根据要求可将仪表集成在控制台操作区域，也可集成在控制台内部。仪表操作界面简洁明了，功能全面，全汉化操作界面，符合国人使用习惯。

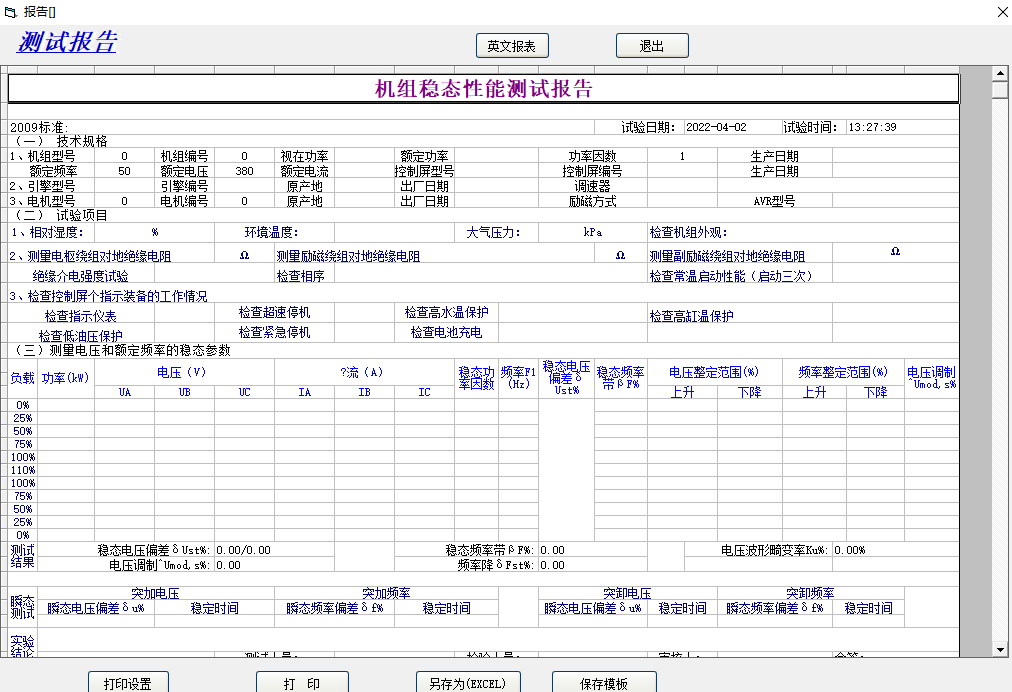

 计算机软件提供详细的测试报表，为产品保驾护航。

参考技术标准：

GB/T 2820-1997 往复式内燃机驱动的交流发电机组；

GB/T 2820-2009 往复式内燃机驱动的交流发电机组；

GJB 1488-1992  军用内燃机电站通用试验方法；

GJB 235A-1997  军用交流移动电站通用规范;

相关推荐：

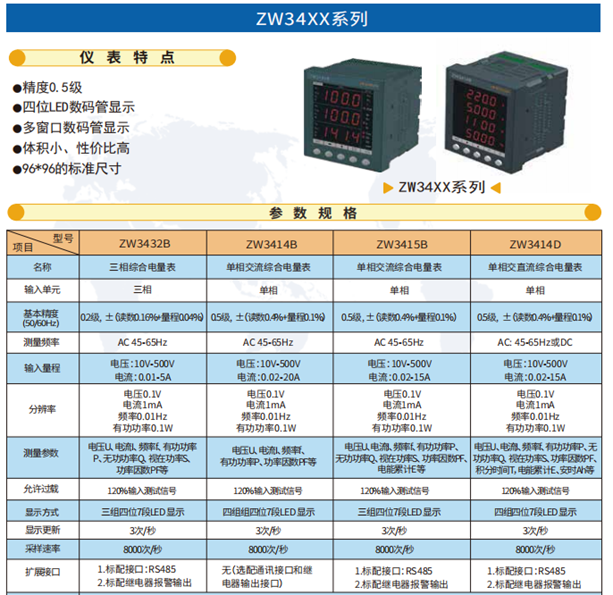

发电机测试系统控制柜、负载箱监控仪表：
