数据中心电源管理系统监控方案

返回查看更多

数据中心电源管理系统监控方案

随着数据中心的迅猛发展,数据中心能耗问题也越来越突出,可靠的数据中心配电系统方案,是提高数据中心电能使用效率,降低设备能耗的有效方式。

数据中心需要对整个数据机房的用电进行实时监测和集中管理,通过人机界面,实时监测末端服务器的用能情况和电能质量数据,从而实现对整个配电系统的实时监控。同时可实现配电精细的能效分析,为配电网络和服务器运行能效优化调节提供依据,从而达到节能降耗的目的。在各种数据中心有广泛的应用,比如,企业数据中心、政府数据中心、大型数据中心IDC、网络机房、数据业务机房、通信基站和模块局、小区物业机房。

仪表具体应用:

ZW3432B1实现进线和出线回路监测模块独立,每台仪表有三路电压三路电流,实现电压、电流、功率、电能、电能质量的监测,可通过通讯接口将数据上传至监控系统。

一、进线监测

(1)三相电压、三相电流、系统频率;

(2)各相及总有功功率、无功功率、视在功率、功率因数;

(3)各相及总有功电能、无功电能;

(4)电压不平衡度、电流不平衡度;

(5)电压/电流谐波含量。

二、报警功能

(1)进线过电流2段阀值越限报警,可任意设定报警值;

(2)进线欠电流2段阀值越限报警,可任意设定报警值;

(3)进线过压、欠压、缺相、过频率、低频率越限报警;

(4)声光报警功能;

(5)查询当前报警信息。

三、出线监测

(1)分支回路的电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能;

(2)额定电流设置、各相电流值;

(3)负载百分比;

(4)任意配置出线回路的相位;

(5)电流谐波含量。

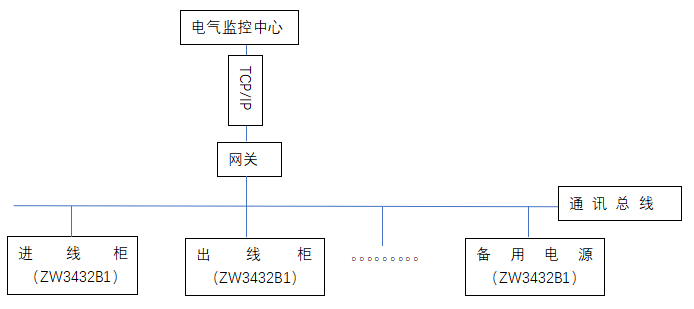

示意图如下所示:
