电抗器等被动原件低功率因数测量

返回查看更多

电抗类被动元件的损耗测量

新时代的电力半导体上，对被动元器件的损耗提出更高要求，要求即使在高速切换的时候也要能抑制损耗（发热）。

港澳宝典49图库

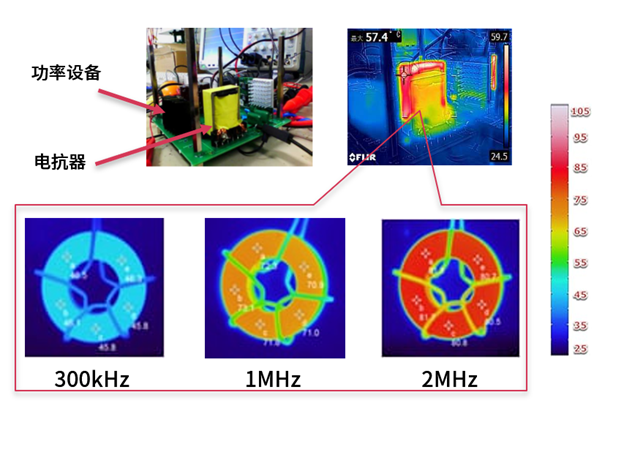

被动元件（电抗器）中的发热例

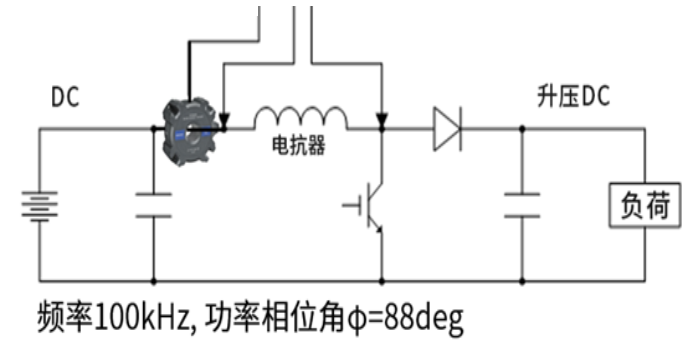

功率分析仪的电抗器损耗测量示例

港澳宝典49图库

在测量高速开关时被动元器件的损耗时，其高频的相位特性是测量的关键

为了满足上面的要求我们提供了以下的新技术

① 提升相位精度

针对特殊电相角对仪表进行校对。

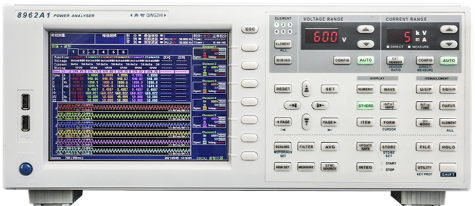

② 相位补偿配套有内部存储器的电流传感器，将各传感器的相位补偿值记录在存储器中，根据各传感器个体的补偿值自动校正电流传感器的相位误差。通过功率分析仪8962A1和新电流传感器组的组合来实现。
