CTP400 电流探头电源

一、产品概述

CTP400 电源为 FCT 系列电流探头配置的电源，通过专用的 8pin接口互相连接。CTP400 电源可同时接 4 台 FCT 系列产品，具有消磁调零功能和电流探头信号输出接口，通过面板上的消磁调零按键，实现对应通道的电流探头的消磁调零功能，标准的 BNC 信号输出接口，可接任何厂家的示波器，功率分析仪等存储记录设备。

二、产品说明

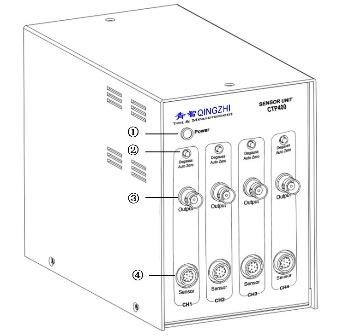

说明

① 电源指示灯：通电指示，绿色。

② 消磁调零按钮：实现对应通道的电流探头消磁调零功能。

③ 信号输出：对应通道的信号输出，标准的 BNC 接口，连接功率

计，示波器等存储记录设备。

④ 传感器接口：连接 FCT 系列电流探头，实现电流探头和探头电

源的连接。

三、技术指标

四、操作方法

FCT 系列电流探头连接探头电源 CTP400。

探头电源输出接口通过 BNC 线连接示波器，功率分析仪等终

端设备。

接通探头电源 CTP400 的电源。

执行消磁调零，可通过探头上的按键实现消磁调零，也可以通

过探头电源上的按键实现。

通过锁定推杆解除钳口的锁定。

通过打开/关闭手柄打开钳口。

按照电流方向夹入被测导线（如果方向夹反，会导致输出信号反转），关闭钳口。

通过锁定推杆关闭钳口。

开始测量。

测量结束后，从导体上拆下本机器。

切断探头电源的电源。
