FCT电流探头

一、产品概述

FCT 系列电流探头是一款能够同时测量直流和交流的电流探头。是用于 AC/DC 电流的可开合的夹钳型电流电流探头。其特点包括：高精度，典型值 0.3%；良好的频率特性和温度特性；高带宽。FCT***配合 CTP400 电流探头电源使用，主要用于高精度的电流测量，配合功率分析仪使用，实现功率分析。

二、行业应用

电源（开关式和线性）设计

新能源﹑电动汽车设计

变频家电

电工实验

逆变器/变压器设计

电子镇流器设计

工控/消费电子设计

发动机驱动装置设计

电力电子和电力传动实验等

交通运输系统（电动车辆、机车、航空电子设备等）设计

三、产品说明

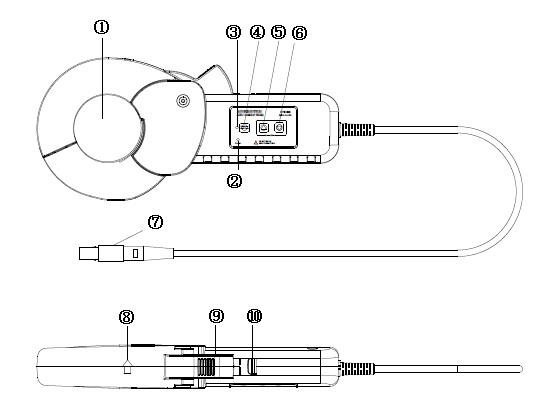

以 FCT1000A 为例：

说明

① 钳口：FCT500A/FCT1000A 直径 50mm。

② 电源指示灯：通电后，指示灯亮绿色。

③ 消磁指示灯：按下消磁按键后，该指示灯亮红色，消磁结束后，指示灯灭。

④ 自动消磁调零按键：机器经常使用后，探头会有剩余磁场。测量前先消磁调零，可提高测量精度。按下消磁自动调零按钮，机器消磁并自动调零。

⑤ 手动偏置上调按键：输出偏置上调按钮：每按一次，偏置向上步进一位；长按该按键 2s 左右，输出偏置将连续向上。

⑥ 手动偏置下调按键：输出偏置下调按钮：每按一次，偏置向下步进一位；长按该按键 2s 左右，输出偏置将连续向下。

⑦ 输出连接接头：探头输出接口，连接高精度电流探头电源CTP400 插座，配合使用。

⑧ 电流方向标记：从钳口沿着该方向流过电流，输出为正，否则为负。

⑨ 打开/关闭手柄：通过该手柄控制钳口的打开和关闭。

⑩ 锁定推杆：通过该推杆控制钳口的锁定和解锁。

四、选件说明

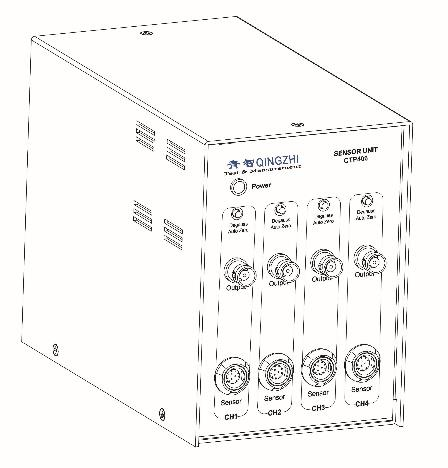

CTP400 电流探头电源：

4 通道，可以同时接 4 个电流探头，包含探头连接接口，BNC 输出接口，消磁调零按键，和电源指示灯功能。

五、技术指标

输入正弦波﹑导体中心位置﹑CTP400 组合﹑不包括各种影响

输入电阻为 1MΩ 以上的测量仪器

测量前请正确消磁调零

规格参数

精度说明

FCT500A

FCT1000A

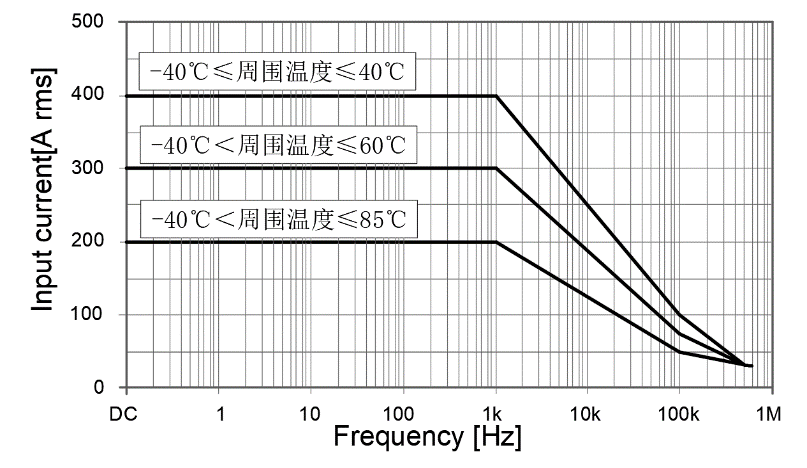

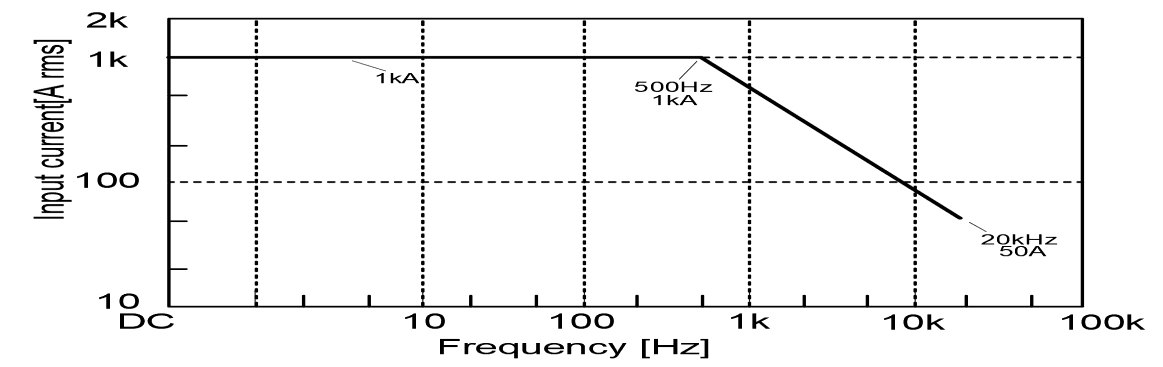

电流额定值 VS 频率曲线：

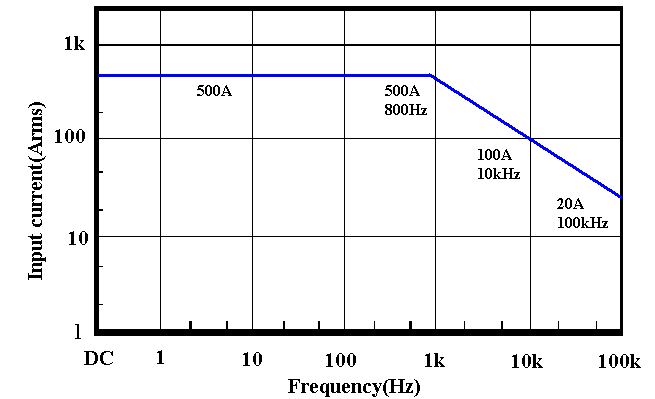

FCT500A

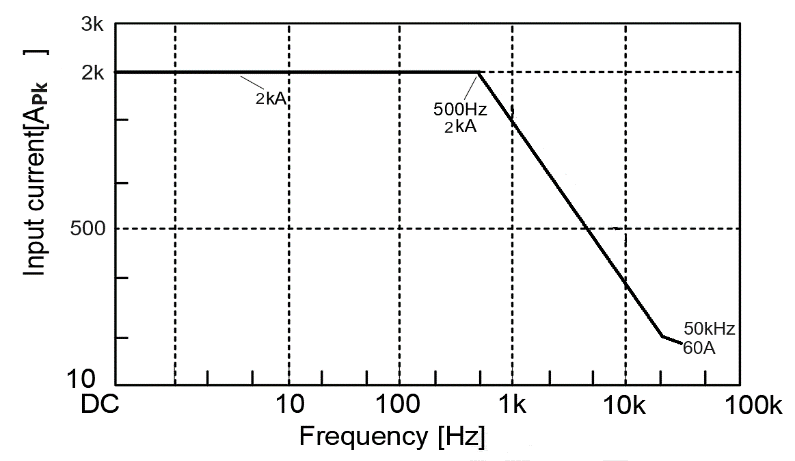

FCT1000A

六、外形尺寸

七、环境要求

八、操作方法

使用时的注意事项

该机器配合专用的高精度电流探头电源 CTP400 使用，输出连接示波器时，请选择高输入电阻的（1MΩ）。若输入电阻为 50Ω，则不能正确测量。

确保被测电流不要超过最大电流。超过额定值，磁芯会饱和。磁芯饱和会导致在饱和的过程中发生波形部分被削掉，过大的冲击电流，甚至会导致磁芯无法正确消磁，需重新调零。

变压器、大电路等强磁场，无线电等强电流靠近时，有可能导致无法正常测定。

有时被测电流的频率，会导致共振音的产生，这对测定没有影响。

会因被测导体在电流探头头内的位置不同而产生影响，请把被测导体调至电流探头头内中央位置。

测定时把锁定控制杆推至“unlock”标志消失为止。

若在高频率领域，插入电路的高电位测的话，有可能会受到噪音影响，必要时可限定波形观测器的频段，或请插入低电位侧。

不能在电流输入状态下进行消磁调零操作，或者偏置调节操作。

探头的偏移输出因周围的环境(地磁，磁场发生设备)、温度而异，请在实际测量场所状态下先消磁调零。

探头可能会因为掉落等碰撞而产生偏移。

请在关闭钳口的状态下实施消磁调零。

测量直流或者低频（1kHz 以下）的低电流时，将导体在钳口上缠绕几圈，可相对的提高灵敏度。通过将导体缠绕 10 圈，输出测量电流的 10 倍信号。

如果在高频范围内夹紧电路的高电位侧，则可能会受到公共模式噪音的影响。请根据需要夹紧低电位侧。

探头采用磁通门技术原理，输出会有 1.6MHz 左右的谐波噪音。

测量 1kHz 以上的高频大电流时，可能会受导体位置影响而产生误差增加，波形畸变等情况。请将导体尽可能的配置在中心位置。对于周围未夹住测试的导体，流过 500A 以上或者 1kHz以上的高频大电流时，尽可能的远离钳口，否则可能会造成测量误差，波形畸变等情况。

拔出输出端子时，请在解锁后，拔出连接器，未解锁硬拽或硬拉电缆的话，输出终端会受损。

持续最大输入范围是由机体自身发热后温度上升形成的固定值，请不要输入超出该固定值的电流，可能会损害机器。

持续最大输入范围会因测定电流的频率不同而不同。超过最大电流连续使用会导致探头烧毁。

当持续输入超出最大输入范围的电流时，会因电流探头的发热，变得不能正常输出。请立即停止输入电流，需要充分冷却后，才能进入下一次的正常运作。

测量步骤：

电流探头连接高精度电流探头电源 CTP400。

高精度电流探头电源输出接口通过 BNC 线连接示波器，功率分析仪等终端设备。

接通高精度电流探头电源 CTP400 的电源。

执行消磁调零，可以通过探头上的按键实现消磁调零，也可以通过高精度电流探头电源上的按键实现。

通过锁定推杆解除钳口的锁定。

通过打开/关闭手柄打开钳口。

按照电流方向夹入被测导线（如果方向夹反，会导致输出信号反转），关闭钳口。

通过锁定推杆关闭钳口。开始测量。

测量结束后，从导体上拆下本机器。

切断高精度电流探头电源的电源。

从高精度电流探头电源上拆下本机器。
