电参数测量 SINCE 1988一、面板介绍

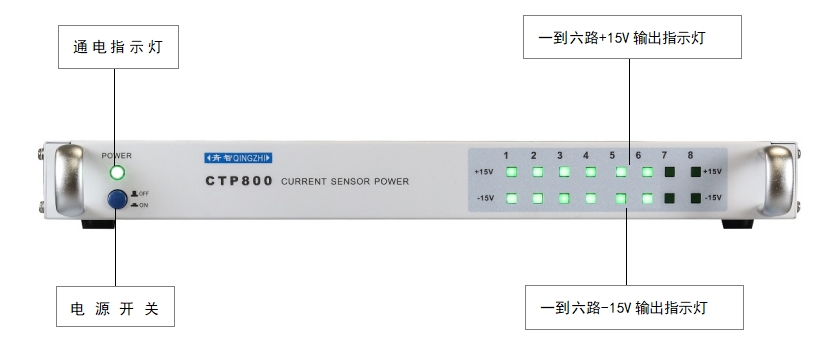

前面板介绍

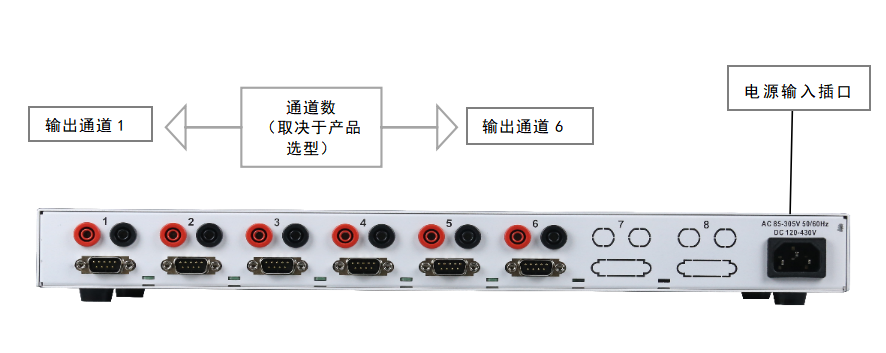

后面板介绍
二、电气规格
| 项目 | 范围 |
|---|---|
| 输出电压范围 | ±DC15V（误差±0.5V） |
| 输出电流范围 | 1Amax |
| 输入电压范围 | 85-305VAC50/60Hz , 120-430VDC |
| 工作环境湿度 | 20~70%RH 无冷凝 |
| 工作环境温度 | -20~+50℃ |
| 存储温度、湿度 | -30~+70℃、10~95% |
| 尺寸(长*宽*高) | 426mm*254mm*52mm |
| 重量 | 3.5kg |

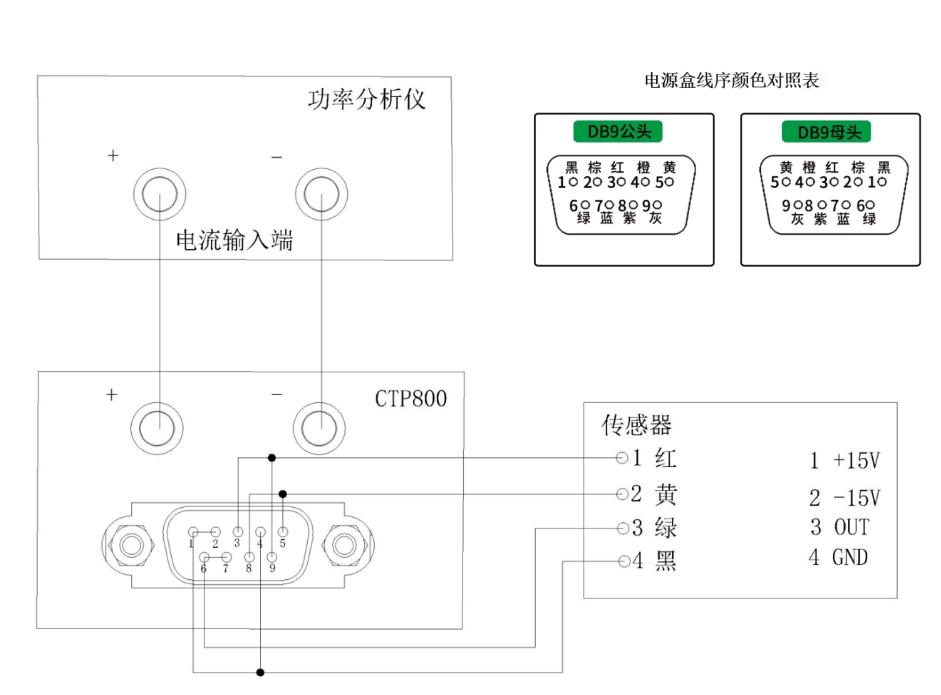

三、接线图
CTP800输出端接入功率分析仪电流输入端，DB9连接线一头接入电源盒一头接入传感器。
DB9接线顺序为 红色端子（红线和灰线）接入+15V，黄色端子（黄线和紫线）接入-15V，绿色端子（绿线和蓝线）接入OUT，黑色端子（黑线、橙线和棕线）接入传感器GND。
四、尺寸规格
单位为毫米（mm）
