8961C2 8961F2

◆ 产品特点

8961C2/8961F2
●主要用于单相、三相发电机组的测量。可进行型式试验、出厂检测,并生成各种报表。
●上位机软件功能强大，方便进行数据监测、控制测试过程。

联系我们

项目/型号	8961C2	8961F2
输入单元	三相	三相
基本精度	0.2级，± （读数0.1%+量程0.1%）	0.5级，± （读数0.4%+量程0.1%）
测量带宽	5Hz-800Hz	45Hz-65Hz
输入量程	交流电压：6.0-600V电流：5mA-5A（可扩展互感器）直流电压：0.1-100V电流：20mA-20A	电压：9.0V-600V 电流：5mA-5A（可扩展互感器）
测试参数	电压U、电流I、频率f、有功功率P、无功功率Q、视在功率S、功率因数PF、峰值电压U±PK、峰值电流I±PK、峰值因数CF、电能累计E、谐波失真、谐波成分、效率等	电压U、电流I、频率f、有功功率P、功率因数PF、峰值电压U±PK、峰值电流I±PK、电能累计E、谐波失真、谐波成分等
允许过载	120%输入量程	120%输入量程
采样速率	25000次/秒（3路电压、3路电流同时采样）	8000次/秒（3路电压、3路电流同时采样）
谐波测量	（20～65）Hz：三相1～128次谐波及总谐波；（65～120）Hz：三相1～64次谐波及总谐波；（120～420）Hz：三相1～32次谐波及总谐波；（420～800）Hz：三相1～16次谐波及总谐波；	1-50次谐波及总谐波、精度等级:B级
显示方式	5.6寸大屏幕彩色液晶显示	七窗口 7段LED显示
显示更新	1次/秒	1次/秒
通讯接口	标配接口：USB和RS232/485	标配接口：RS232/485
工作环境	温度(0～40)℃ 湿度(20%～75%)RH 大气压 (86～106)kPa	温度(0～40)℃ 湿度(20%～75%)RH 大气压 (86～106)kPa
整机功耗	＜10VA	＜10VA
仪表重量	约4.0Kg	约3.5Kg
整机功耗	＜10VA	＜10VA
工作电源	AC 100V～265V，50/60Hz	AC 100V～265V，50/60Hz DC 100-300V
外形尺寸	宽高深（308186407）mm	宽×高×深（223.5×151.5×384）mm
开孔尺寸	宽高（296166）mm	宽×高（209x128）mm

产品应用

测试功能
测试功能	测量参数
稳态测试	电压（U:V），电流（I:A），有功功率（P:W）,功率因数（PF）,视在功率（S:VA）,无功功率（Q:Var）, 有功电能（Ep:W·h）, 无功电能（Eq:Var·h）。
波形	全部波形，电压波形，电流波形，分相波形，波形数据：电压调制率，电压峰值Upk，电压波峰系数Ucf，电压畸变率，电流峰值Ipk，电流波峰系数Icf。
谐波	电压总谐波（波形畸变率），电流总谐波；谐波棒形图，电压偏离系数；
谐波	电压电流分次谐波（工频128次，中频32次）；电话谐波因数（工频）。
不平衡度	电压不平衡度，三相电压基波数据，零序电压，负序电压，正序电压；
不平衡度	电压角度，电流角度，相角度；相量图。
整定测试	电压整定上升范围，相对的电压整定上升范围；
	电压整定下降范围，相对的电压整定下降范围；
	频率整定上升范围，相对的频率整定上升范围；
	频率整定下降范围，相对的频率整定下降范围。
波动测试	波动电压最大值，最小值，稳态电压偏差；
波动测试	波动频率最大值，最小值，稳态频率带。
突加测试	加载时下降的最低瞬时电压，瞬态电压偏差，负载增加后的电压恢复时间；
（加载）	加载时下降的最低瞬时频率，瞬态频率偏差，负载增加后的频率恢复时间。
突卸测试	卸载时上升的最高瞬时电压，瞬态电压偏差，负载减少后的电压恢复时间；
（减载）	卸载时上升的最高瞬时频率，瞬态频率偏差，负载减少后的频率恢复时间。
录波	三相电压，三相电流同时录波。
录波	四种录波模式：25600点/秒，12800点/秒， 6400点/秒，3200点/秒。

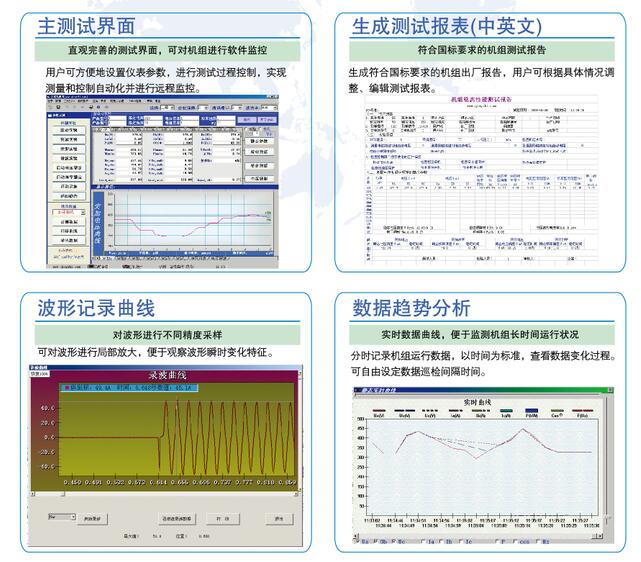

利用计算机对仪器进行控制并观看数据，并生成国标要求的报表

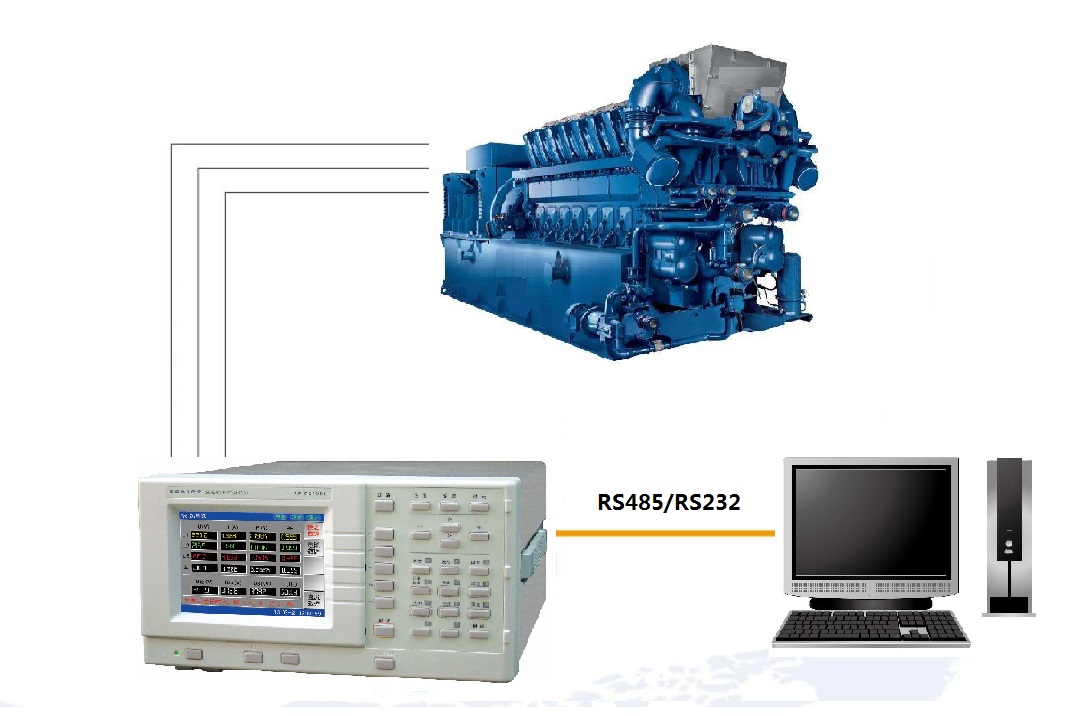

测试系统

具有光电隔离RS485和RS232串口通讯功能, 一台计算机可以与32台仪表同时通讯,串口功能强大，不仅可以召测所有稳态参数,还能召测突加、突卸、电压、电流、频率曲线,及电压、电流谐波曲线及谐波含量。与上位计算机配合使用, 台发电机专用测试仪基本上可以将发电机所有的电参数测量完成。
